攻克多项非标试验难题，硬核足尺钢结构多工况复杂力学测试

随着我国产业结构升级，我国钢结构构件依托完备产业链、规模化制造与交付效率优势，在海外市场竞争力持续提升，但海外对出口构件的力学性能、工况适配性、安全可靠性设置严苛准入门槛，严格做好各项质量检测成为产品出海必不可少的技术保障。

不寻常的委托
中钢国检技术团队受广东省某外贸型公司委托，开展出口型人行通道建筑钢架构件整体力学性能测试分析，试验覆盖异形销轴剪切、圆形销轴剪切、铰接-铰接/铰接-固结5.64m长钢柱抗压、3.66米钢梁8分点抗弯、3.64m轻型合金梁多点抗弯、斜撑杆拉、压等多项复杂试验项目。

本次委托的关键受力部件的承载能力、变形特性直接决定整个人行通道结构的安全可靠性。如果构件力学性能不达标，面对境外严苛的工程应用条件，极易引发结构失稳、构件断裂等重大安全事故，不仅会造成项目巨大经济损失，还会影响国内外贸产品的海外口碑。

检测依据GB/T 50344‑2019《建筑结构检测技术标准》、GB 51008‑2016 《高耸与复杂钢结构检测与鉴定标准》进行，而要开展足尺、多工况力学检测，依托现有通用设备与标准工装条件难以实现，如何顺利完成本次检测任务，成为摆在检测人员面前一道现实难题。

困难重重的检测
此次检测项目属于典型的非标构件力学试验，没有现成标准化工装与成熟试验方案可以直接套用，从前期方案论证、工装设计加工、工况模拟调试到正式开展检测，整个过程历经多轮论证、反复调试与优化，每一项试验都面临着不同的技术难关。

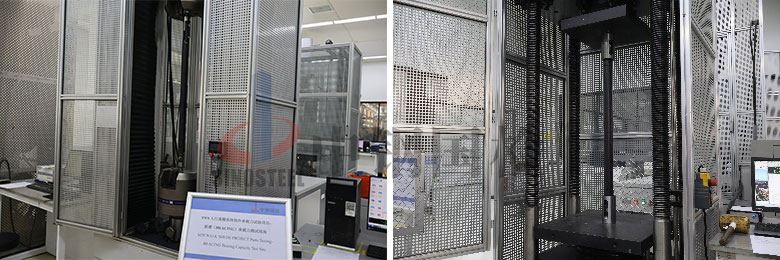

斜撑杆拉、压测试

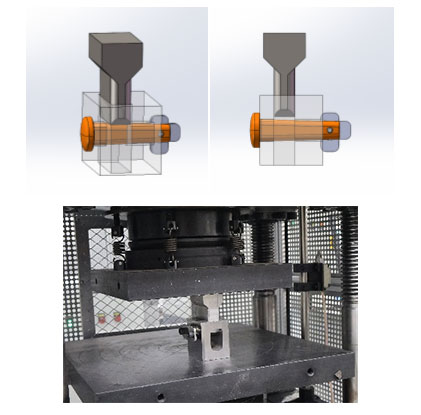

异形销轴没有现成工装可用，技术团队深度研究异形销轴构造特点，结合试验标准反复推演受力形式，多轮完成工装三维建模、结构校核，经过数次修改优化设计方案，才完成专用剪切工装的加工制作。又进行实际验证，持续调整细节，确保工装可以真实还原销轴实际受剪工况，满足试验精度要求。

异形销轴剪切测试

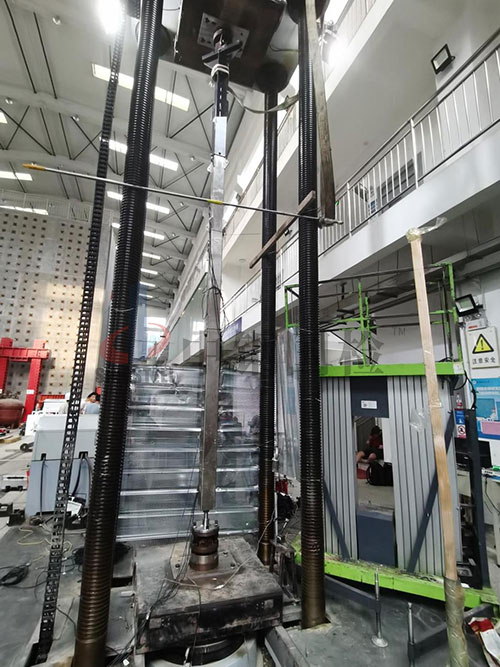

5.64m长钢柱抗压试验预估破坏力35吨，超长受压构件对试验机吨位、有效净行程同时提出严苛约束。常规设备要么吨位匹配但行程不足，要么行程满足但力值区间不匹配，无法直接实现足尺构件测试。面对两难局面，技术人员多次开展方案研讨，创新性提出长柱试验机慢速加载搭配底部配套测试采集系统的实施方案。在调试阶段反复校验力值、应变、变形采集模块的同步性，不断修正加载速率与采集参数，逐一消除系统误差，最终攻克超长构件足尺抗压测试难题。

8m长柱试验机轻、重型加载测试系统

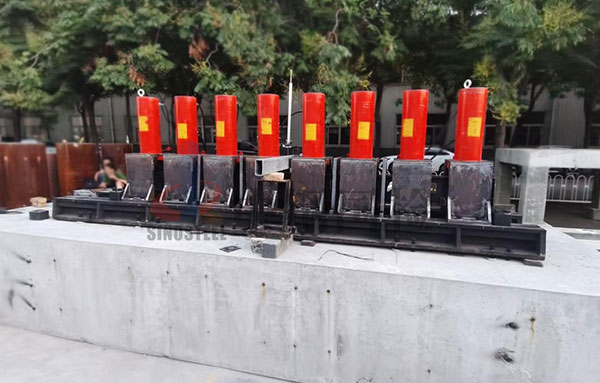

3.66米钢梁8分点抗弯试验单点加载5吨，总加载力40吨，8个加载点的加载同步性是试验成败的关键。多点加载极易出现各点位出力不均衡、荷载不同步的问题，会直接造成构件受力失真，试验数据失效。团队定制 8 分点伺服加载控制系统，在正式试验前开展大量空载、预加载调试，不断校准各千斤顶输出参数，反复优化控制逻辑，消除加载时序偏差，实现八个加载点精准同步测控。

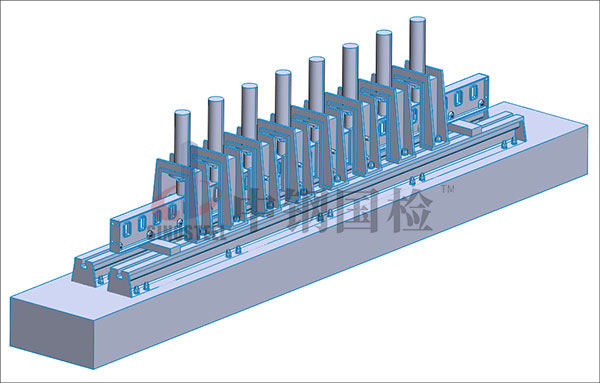

8分点伺服加载控制系统

而 3.64m轻型合金梁多点抗弯试验又迎来新的挑战：单点位加载力仅 400kg，但构件竖向变形量大，普通加载系统极易出现出力偏差、千斤顶行程不足等问题。技术人员结合构件受力变形特征，重新设计制造多点轻型加载测试系统。从结构形式、加载器件选型到限位保护措施层层打磨，经过多轮模拟工况预试验，持续修正系统缺陷，解决了加载力不一致、大变形下行程不足等一系列棘手问题。

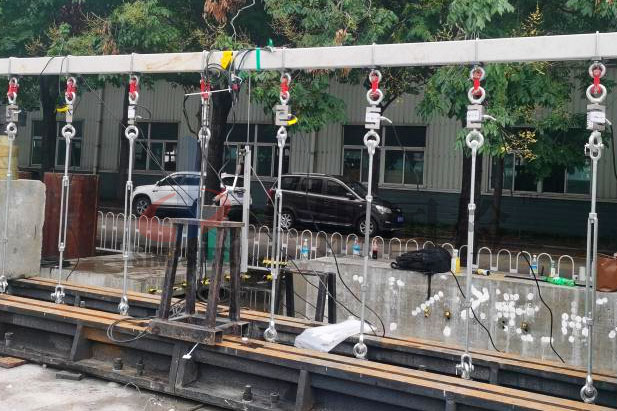

多点轻型大变形加载测试系统

整个项目推进过程中，各类预想之外的技术问题接连出现。检测技术人员迎难而上，主动加班攻坚，每遇到一项难题，就开展内部技术研讨，结合标准要求与客户实际工况，不断迭代优化工装结构、调试试验参数。通过线上线下多轮次与委托方开展技术沟通，及时同步试验进展，如实反馈调试中遇到的困难，共同探讨工况边界条件，不回避难点、不敷衍问题，一次次推翻、改进试验方案，在反复试错打磨之中稳步推进各项试验。

暖心反馈
历经重重困难，中钢国检项目团队逐一扫清全部技术障碍，高质量完成全部构件力学性能测试任务。项目全过程中展现出的攻坚克难的技术素养、严谨务实的工作作风以及高效贴心的服务态度，获得委托方高度肯定。客户反馈提到，项目执行期间遇到多项不可预见的技术挑战，检测团队在各个关键节点快速响应，主动研究落地解决方案，保障项目不间断顺利闭环完成，对项目团队专业技术水平、工装研发创新能力给予充分认可，并期待未来持续开展技术合作，共同攻克各类复杂工程测试难题。
