真实案例！看懂钢绞线的检测差异

钢绞线作为常用的预应力建材，具备抗拉强度高、韧性好、结构稳定等诸多优势，大幅提升建筑、路桥、风电塔筒等工程的承载能力与使用寿命。也正是钢绞线的应用场景广泛，涉及的标准也比较多，有国家推荐标准 GB/T 5224-2023 《预应力混凝土用钢绞线》，还有国铁集团企业标准 Q/CR 907-2022《铁路预应力混凝土用钢绞线》，此外在协会团体标准 T/CCPA 61-2025 《风力发电机组钢混塔筒预应力技术规程》中也有对钢绞线的要求。

为直观体现不同标准的检测差异，下面结合三组真实工程检测案例，拆解各标准的适用场景、检测项目。

案例一

规格型号：1×7-15.20-1860

判定依据：GB/T 5224-2023 《预应力混凝土用钢绞线》（适用于由冷拉光圆钢丝、刻痕钢丝及螺旋肋钢丝捻制的用于预应力混凝土结构的钢绞线。）

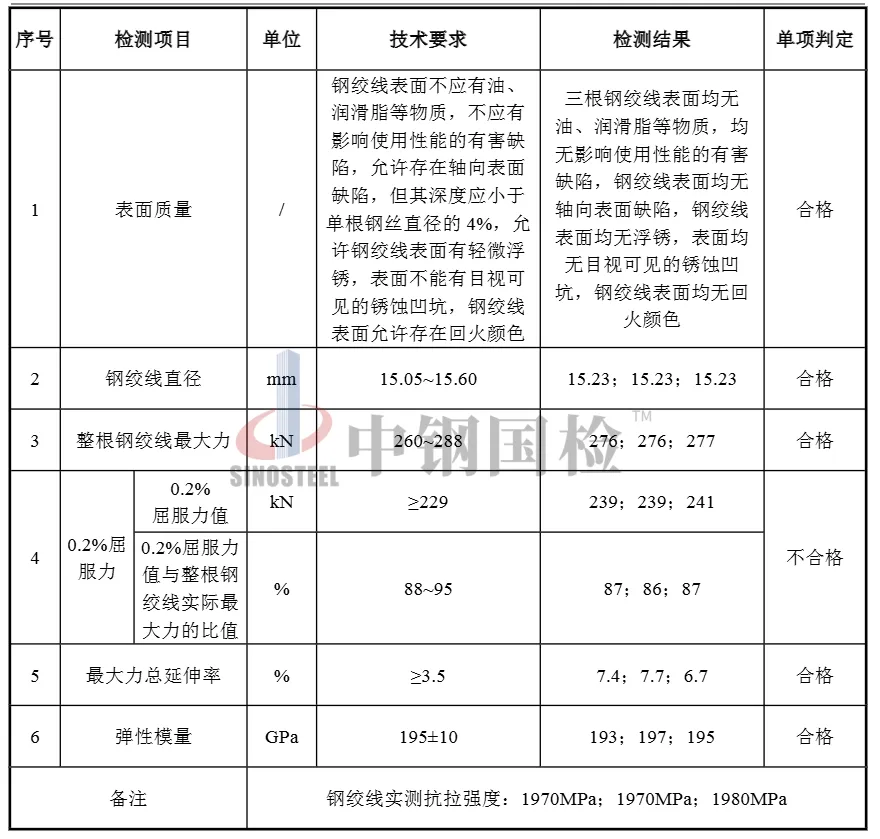

检测项目：

这个样品是很典型的案例：0.2% 屈服力值虽然达标，但标准同时要求 0.2% 屈服力与整根钢绞线实际最大力的比值必须在 88%～95% 区间。本次 3 组试样的比值全部低于下限，不满足规范要求，该项判定不合格。因此，评价这一指标不能只看屈服力数值是否合格，还必须核验它和钢绞线最大力的比值。

案例二

规格型号：1×7-15.20mm-1960MPa

判定依据：Q/CR 907-2022《铁路预应力混凝土用钢绞线》（适用于铁路预应力混凝土工程中使用的，由7根冷拉光圆钢丝捻制成的、公称直径15.20mm的标准型钢绞线。）

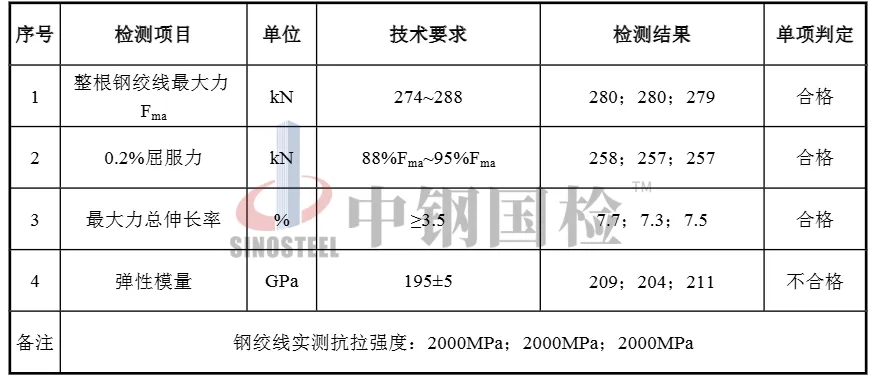

检测项目：

相较于国标GB/T 5224-2023《预应力混凝土用钢绞线》，Q/CR 907-2022《铁路预应力混凝土用钢绞线》对钢绞线弹性模量的要求更严。标准明确规定：1860MPa、1960MPa、2000MPa强度等级的钢绞线，弹性模量标准区间为（195±5）GPa；2100MPa及以上高强度等级钢绞线，弹性模量标准区间为（200±5）GPa。本次1960MPa规格样品三个试样弹性模量检测结果分别为209GPa、204GPa、211GPa，均超出（195±5）GPa标准区间，故判定该项指标不合格。

案例三

规格型号：1×7-15.70-1860

判定依据：T/CCPA 61-2025 《风力发电机组钢混塔筒预应力技术规程》（适用于风力发电机组钢混塔筒预应力系统的设计、安装与验收等技术要求。）

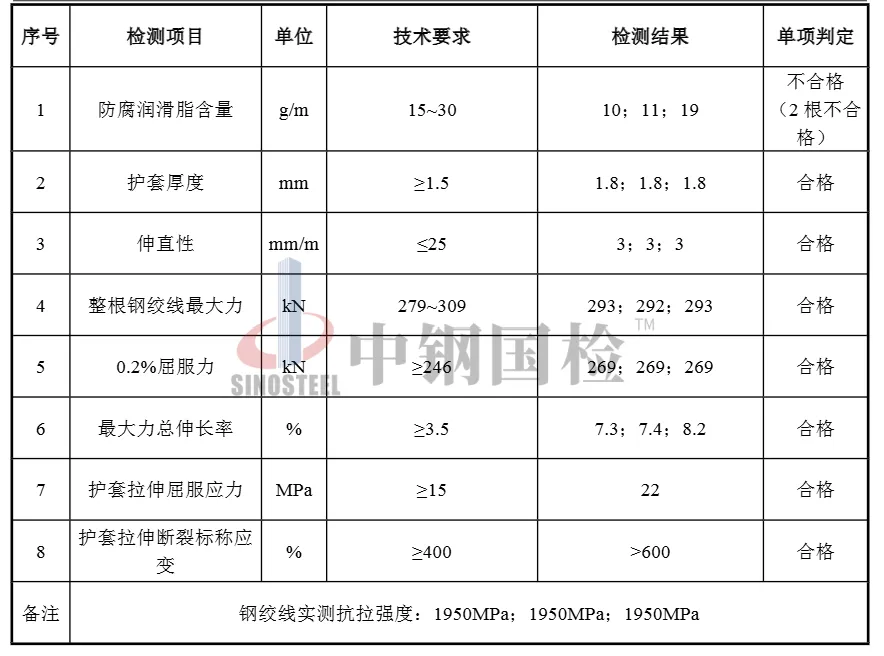

检测项目：

风电项目专用钢绞线的防腐工艺要求与其他钢绞线存在明显差异。常规预应力钢绞线普遍要求表面无油污、无润滑脂等杂质，而T/CCPA 61-2025标准明确规定，风电钢绞线防腐材料可选用防腐润滑脂或蜡，且应完整填满钢绞线外表面及周边缝隙，保障风电塔筒预应力系统的防腐耐久性能，本次样品未满足该项工艺及检测要求，判定不合格。

总结

钢绞线看似为通用建材，但不同应用场景的质量要求天差地别。精准匹配对应执行标准、针对性完成专项检测，才能从源头把控钢绞线用材质量，为各类工程项目的安全稳定运营筑牢基础。
