钢结构塔架怎么做可靠性鉴定？全套检测要点汇总

钢结构塔架由于具有安装快，寿命长，节省成本等优点，广泛用于监控工程、通讯工程、电力系统等。钢结构塔架根据工程情况的不同，由设计人员设计成不同的结构形式，常见的结构形式为空间桁架结构，结构杆件主要由单根等边角钢或组合角钢组成。

一、什么时候应进行检测？

塔架随着使用年限的增加、环境的变化、使用功能的改变以及一些人为因素的影响等，致使结构出现缺陷，从而影响塔架的正常使用或存在安全隐患。当存在下列情况时，应进行可靠性鉴定：

1.已达到设计使用年限，计划继续投入使用；

2.塔架用途或使用环境发生改变时；

3.拟开展改造、改建或扩建工程；

4.经历灾害或安全事故时；

5.发现较严重质量缺陷、结构腐蚀、损伤或变形时。

二、常用的检测/鉴定的依据主要有哪些？

1.《钢结构工程施工质量验收标准》GB 50205-2020；

2.《钢结构现场检测技术标准》GB/T 50621-2010；

3.《建筑结构检测技术标准》GB/T 50344-2019；

4.《建筑变形测量规范》JGJ 8-2016；

5.《高耸结构设计标准》GB 50135-2019；

6.《工业建筑可靠性鉴定标准》GB 50144-2019；

7.《既有建筑鉴定与加固通用规范》GB 55021-2021；

8.《钢结构设计标准》GB 50017-2017；

9.《高耸与复杂钢结构检测与鉴定标准》GB 51008 -2016等。

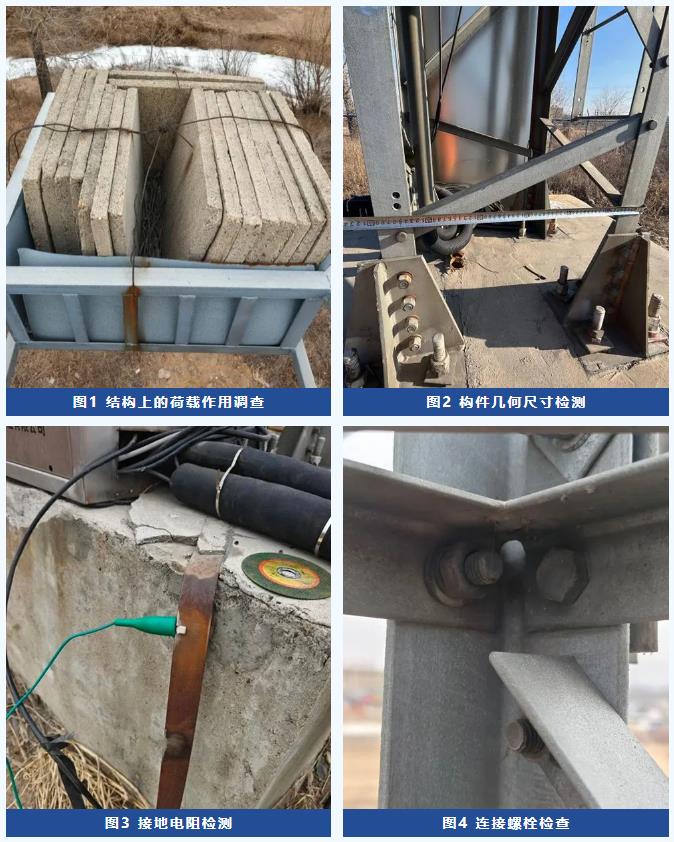

三、塔架鉴定检测的内容？

1.检查塔架上的附加荷载，调查塔架结构上的作用及塔架的使用环境；

2.检查塔架的基础混凝土强度、基础尺寸，调查地基的变形，检查地基变形对上部结构等的影响；

3.调查塔架的结构体系、构造及连接情况，检查结构体系的整体性、记录现场塔架构件布置情况；

4.测量主要构件的截面尺寸、几何参数，检测钢构件的钢材强度、材料性能；

5.检查塔架外观质量，检测构件、杆件是否存在缺陷和损伤、裂缝、变形、腐蚀、老化等，检查构件的涂层厚度；

6.检查节点的连接状况，检查螺栓连接情况，检查连接部位的焊缝质量；

7.检查扶手、爬梯等附属构件连接的牢固性，检查围护结构系统的安全状况；

8.检查塔架的接地布置，检查特殊功能结构系统的安全状况与使用功能。

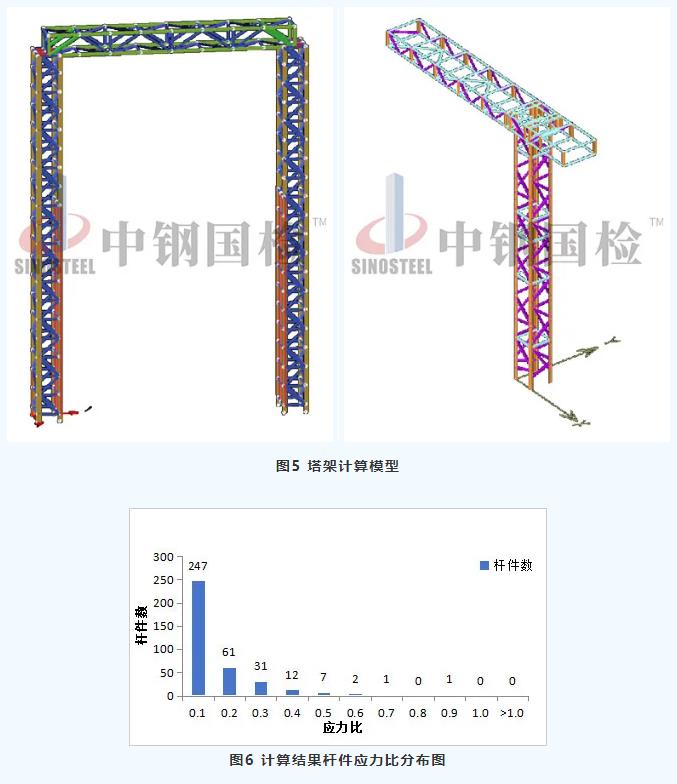

四、塔架受力模型怎么验算？

钢结构塔架常为空间桁架结构，主要承受荷载为风荷载、自重、附加设备的重量。其结构模型应根据现场检测的结果，结合相应的设计规范，按现场实测尺寸及材料强度对塔架进行分析，校核其在恒载、活载等组合荷载下的应力、稳定及变形情况。

五、怎样进行评定分析？

钢结构塔架应根据其结构布置及组成，按构件、结构系统、鉴定单元，应分层次进行可靠性等级评定。

1.构件的鉴定评级

单个构件的可靠性鉴定评级，应对其安全性等级和使用性等级进行评定。构件的安全性鉴定可通过承载能力项目的校核、构造和连接项目分析评定，构件的使用性等级应通过裂缝、变形或偏差、缺陷和损伤、腐蚀、老化等项目分析评定。

2.结构系统的鉴定评级

结构系统的鉴定评级，应分为地基基础、上部承重结构、围护结构三个系统进行评定。当仅要求对其中一个系统进行鉴定时，该系统与另一系统的交叉部位也应进行检查。

3.鉴定单元的等级评定

鉴定单元的可靠性等级应根据地基基础、上部承重结构、围护结构系统的可靠性等级进行综合评定。

六、钢结构塔架鉴定中检测注意事项

1.对于有特殊功能结构系统的构筑物，由于其特殊使用功能要求是一般结构所没有的，如电力通信系统的防雷接地要求、钢结构的耐腐蚀要求、高耸结构的变形要求等，为了合理地评定结构的可靠性，必须综合考虑构筑物特殊使用功能要求。

2.结构在使用过程中，由于受使用荷载、损伤、沉降等因素的影响，结构的可靠性状态在不断变化，对于随时间变化较明显的一些重要评级参数（应力状态、变形等）在鉴定期间无法确定，需要经过长时间的观测时，应进行结构监测，并通过监测数据对结构可靠性进行评定。
